电流互感器的工作原理和变压器类似，将数值较大的一次侧电流按一定的变比转换为二次侧电流，用来使测量仪表等二次侧设备与一次侧高压设备在电气上隔离，保证工作人员的安全。同时通过数值较小的二次电流反映电气设备的正常运行参数和故障情况。

GB1208-2006《电流互感器》中的5.2指出，电流互感器额定二次电流标准值为：1A和5A。即1A、5A都是电流互感器二次侧的标准值，那么在设计方案的时候，1A和5A如何选择呢？

标准建议用1A电流互感器，那1A有什么优势呢？

一、功耗小，节约电能

电流互感器的容量通常由两部分组成：一部分是所连接的测量仪表或保护装置；另一部分是连接导线。

① 当前，继电保护、测量和计量装置已数字化及采用微机型，功耗很小。某公司的三相多功能测控仪表在5A和1A时的功耗分别小于0.75VA/相和0.25VA/相。保护测控装置在相同情况下的功耗小于1VA/相和0.5VA/相。1A的功耗均小于5A的功耗。

② 铜导线的功耗公式为：

S=I²*2*L/（γ*A）（γ为电导率，铜芯导体取56m/（Ω.mm²）  A为导线截面，mm²）

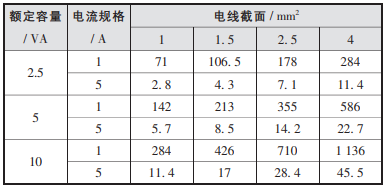

根据公式，互感器二次侧电流1A和5A在同长度和同截面的铜导体功耗对比如下表所示：

从上表可知，线路的功耗与通过电流的平方成正比。因此，1A电流互感器的线路功耗仅为5A电流互感器的4%。

二、厂内安装，提升现场工作效率

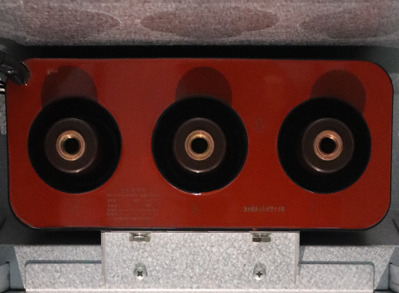

1A的互感器，外形较小，出厂前可安装在电缆室内，现场无需重复施工，减轻现场人员的施工难度，提升效率。

三、传输距离远，允许带更多的负荷

1A互感器传输距离较远，是5A互感器传输距离的25倍（相同截面的导线，相同额定容量负荷），而且允许带更多的负荷，可提高测量和继电保护的可靠性。

四、保护电流互感器的特殊情况

对于保护用电流互感器，要求：绝缘可靠；足够大的准确限值系数；足够的热稳定性和动稳定。需要特别说明的是，当保护用电流互感器应用在差动保护时，电流互感器二次侧电流为1A，可增大电流互感器变比减小电流互感器的二次侧负荷，从而减小二次侧的端电压，相应地减小电流互感器的励磁电流，最终减小正常运行时不平衡电流的影响，提高保护的准确性。

总结：

通过以上分析，二次侧电流为1A的互感器具有很多优点，对供配电系统而言，既有安全运行意义，也有节能降耗的效果。

以上就是本期内容，下期再会。
