近期，国网辽宁朝阳供电公司通过对泛在物联网关键传感元件技术及应用的持续探索，取得了良好的成效。

其中，应用于66千伏西郊变10kV线路的赫兹曼电力“相不对称”IPS小电流接地故障检测装置屡次建功，自4月底投运以来，已先后5次成功检测单相小电流接地故障，动作准确率达100%；

以下为故障发生时IPS小电流接地保护装置动作报告：

第1次动作报告

5月19日及5月20日，西郊变发生10kV母线接地告警，IPS接地选线装置上送故障信号。调度下令遥控拉开10kV高科线开关后接地故障消失；合上10kV高科线开关后接地故障再次发生。经处理，20日11时53分，西郊变10kV母线接地故障消除。

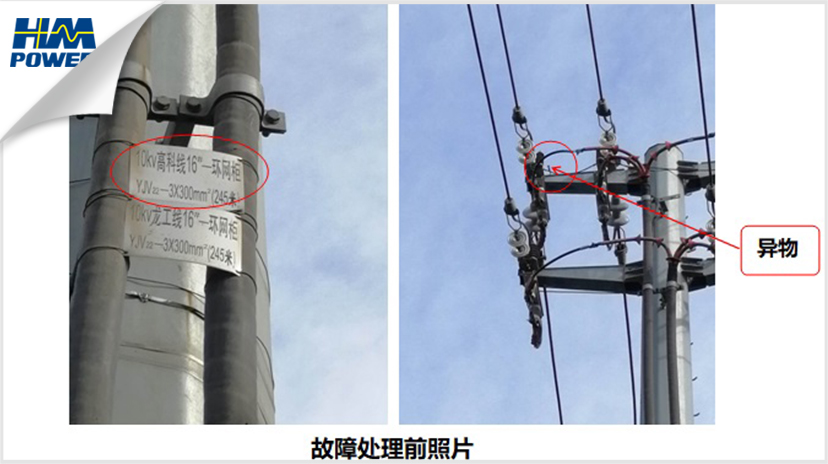

故障点照片

故障原因分析

经巡线发现10kV高科线16号杆A相避雷器接线端子断裂，引线脱落，造成线路A相接地。为减少负荷损失，降低停电影响，高科线停电选线正确后送出，由带电抢修班带电处理将接地故障点及时消除。

第2及第3次动作报告

5月30日，西郊变发生10kV母线接地告警，IPS接地选线装置上送10kV西大营线及10kV市干线的接地故障信号。10kV西大营与10kV市干线两处接地故障的发生时间仅相差270ms。

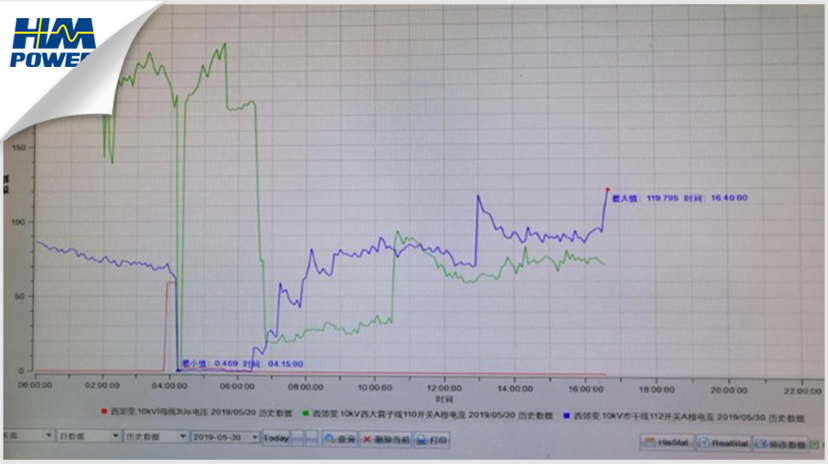

分析其故障波形，得知西大营线、市干线上均存在接地点。考虑西大营线、市干线同时接地且未跳闸，说明接地相别一致。拉开西大营线后，市干线接地电流增大，发展为相间故障继而跳闸。

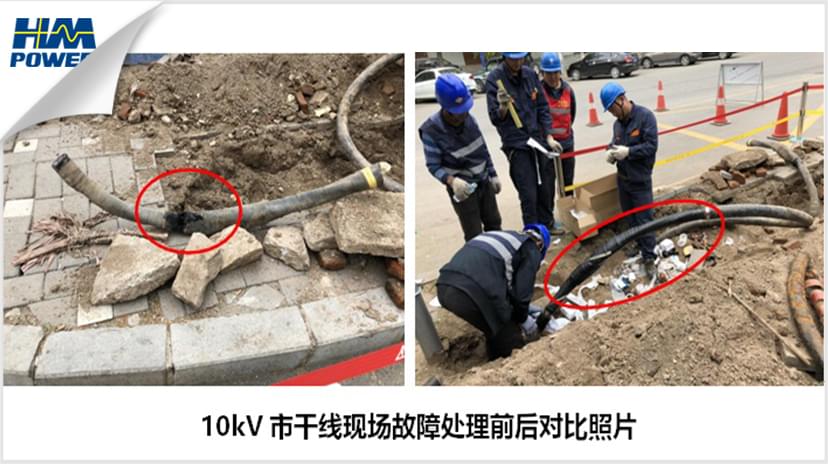

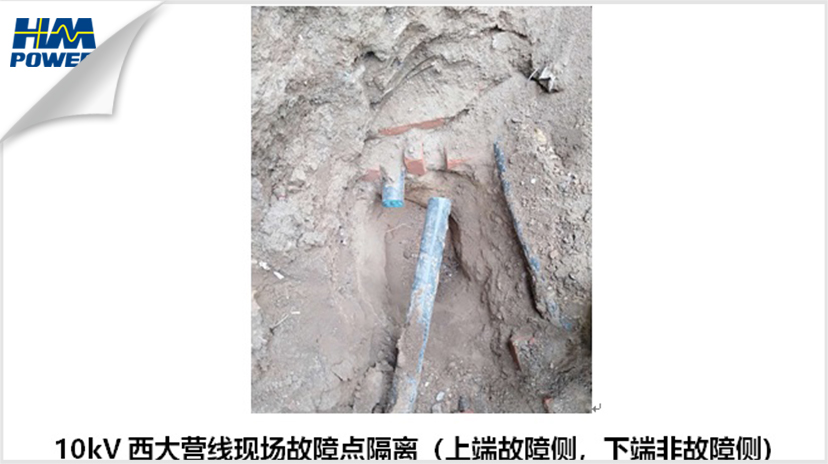

故障点照片

故障原因分析

经检查两起故障均为中间接头故障。

第4次动作报告

西郊变10千伏Ⅱ母线的西新线发生A相弧光接地故障，IPS选线正确。配电调度员拉开西新线出口断路器，接地信号消失，再次合闸送电后，发展成相间故障，速断保护跳闸。隔离故障后，10:15分恢复送电。

故障点照片

故障原因分析

箱变进线柜A相电缆终端头对箱体放电。

第5次动作分析报告

2019年7月11日，10千伏西哨线发生导线对树枝放电接地故障，IPS动作正确。

故障点照片

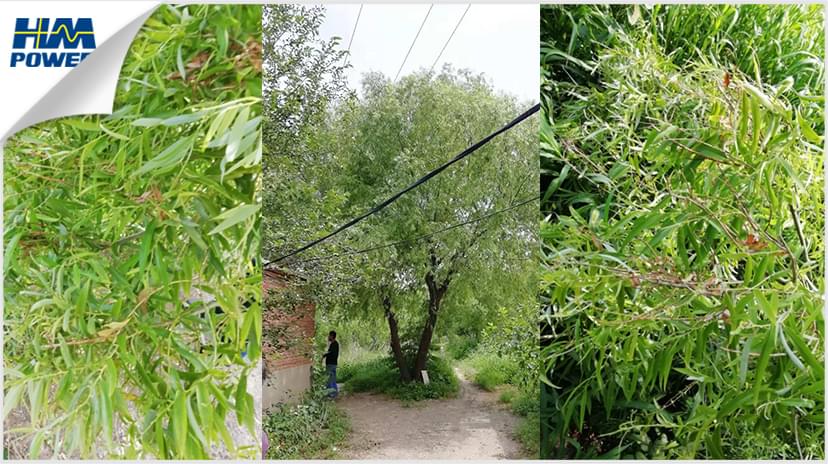

引发故障的柳树及烧黄的树枝叶

故障原因分析

柳树树梢距离导线太近，在风力作用下，导线对树放电，三相导线下方的树梢均有不同程度烧痕。故障连续发生2次，第1次持续1.67秒，第2次持续约10秒。

故障类型是导线对树放电，简称：树闪。故障性质为电弧放电。根据资料记载：树闪接地故障的过渡电阻在数千欧姆到上百千欧之间，故障初始时刻一般大于3千欧姆。

自4月底投运以来的两个多月内，西郊变电站IPS小电流接地保护装置能准确检测架空线接地、电缆中间接头击穿、弧光接地、及高阻接地等故障，表现出高可靠、高灵敏的特点。

目前，IPS小电流接地保护装置已在北京北辛安馈线自动化、辽宁朝阳66kV西郊变接地检测、海南三亚配电自动化系统等多个项目中投运。该技术适用于中性点经小电阻接地系统、中性点不接地系统、经消弧线圈接地系统、以及电缆网、架空线路及混合配电系统。

未来，赫兹曼电力期待能为泛在电力物联网提供快速查找、准确判断小电流接地故障的“电缆防火利器”，为提高配电网供电可靠性贡献力量，助力“三型两网”加快建设！

同时，我们也期待与更多行业伙伴携手，打造稳定高效的配电自动化系统，不断优化小电流接地故障检测技术的实践应用。
