电寿命的来龙去脉2022-07-04 赫兹曼 阅读(-收藏


最近,南方电网公司2022年配网设备第一批框架招标项目的澄清文件中重新明确了“电寿命试验”包含的内容。


在此之前小编对这个概念一知半解,借此机会,通过查阅资料,才弄清楚。如果你也有相同的困惑,咱们一起来捋一捋,电寿命的来龙去脉,上车~。

网站图2

一、背景

据了解,在20 世纪 60年代,电网中的油断路器,每开断3次短路故障就要进行解体大修。由于当时型式试验条件差,试验设备不够大,某些高压断路器只能采用延伸法进行短路开断试验,就认为等价通过了额定恢复电压下的额定短路开断电流试验,这种试验很难保证产品能达到额定开断容量。

因此,为安全起见,规定开断3次故障就认为不能再安全运行了,必须大修。这种现象一直延续到70年代末,我国的新断路器短路开断型式试验设备已初具规模,电网也开始能记录短路故障电流为止。

同时,电力部门一方面要求开发短路故障记录仪,另一方而要求制造厂提出不需检修条件下断路器的故障电流开断次数和不同开断电流下的相互折算方法,或提供不同故障开断电流下的允许开断次数曲线,即断路器的电寿命,以便电力部门制定、修订高压断路器运行和检修规程。

二、定义

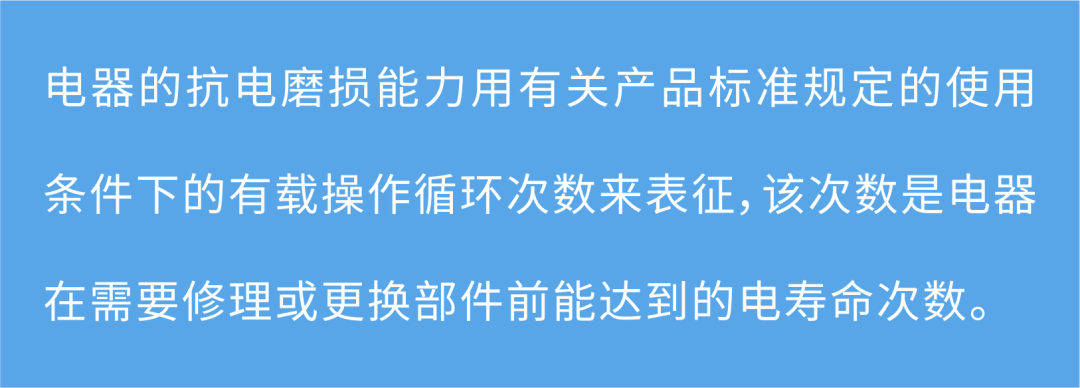

国家标准GB 14048.1-2012  7.2.4.3.2中这样定义:

微信图片_20230328142513

由此可知,电寿命是用来表征设备的抗电磨损能力,有载操作循环次数就是电寿命次数。

而且,电寿命不仅仅在断路器中有要求,还包括其它电器元件,不同电器的试验方法也不同。这次,只对E2级断路器的电寿命进行探讨。

三、试验方法

E2级断路器:一种断路器,在其预期的使用寿命期间,主回路中的开断用的零件不要求维护,其他零件只需很少的维护(具有延长的电寿命的断路器)。

(源自GB 1984-2014 标准中3.4.113)

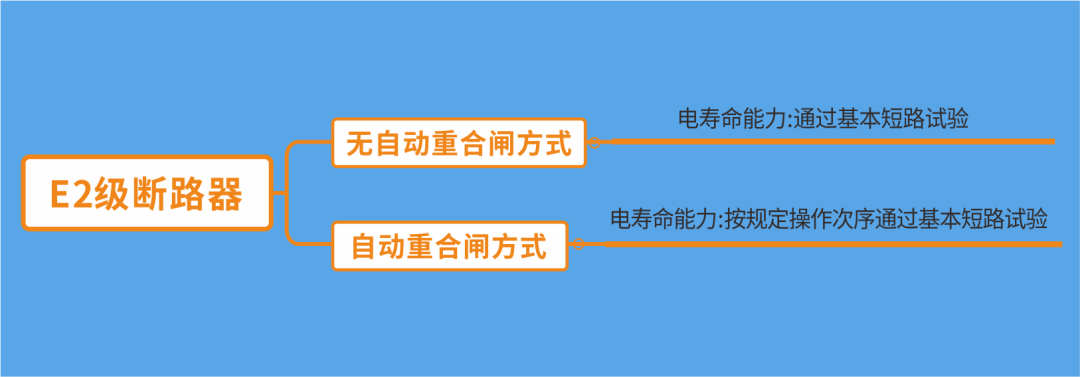

根据重合闸方式的不同,E2级断路器分为两种,那什么是基本短路试验,什么是规定操作次序的基本短路试验呢?

微信图片_20230328142555

经查,基本短路试验由试验方式T10、T30、T60、T100s和T100a组成。

(源自GB 1984-2014 标准中6.106)

以T10举例,T10指触头分离时刻的直流分量不超过20%的10%的额定短路开断电流以及在规定的瞬态和工频恢复电压下的额定操作顺序组成。

其他试验方式和T10的试验方式类似,这里不再赘述。

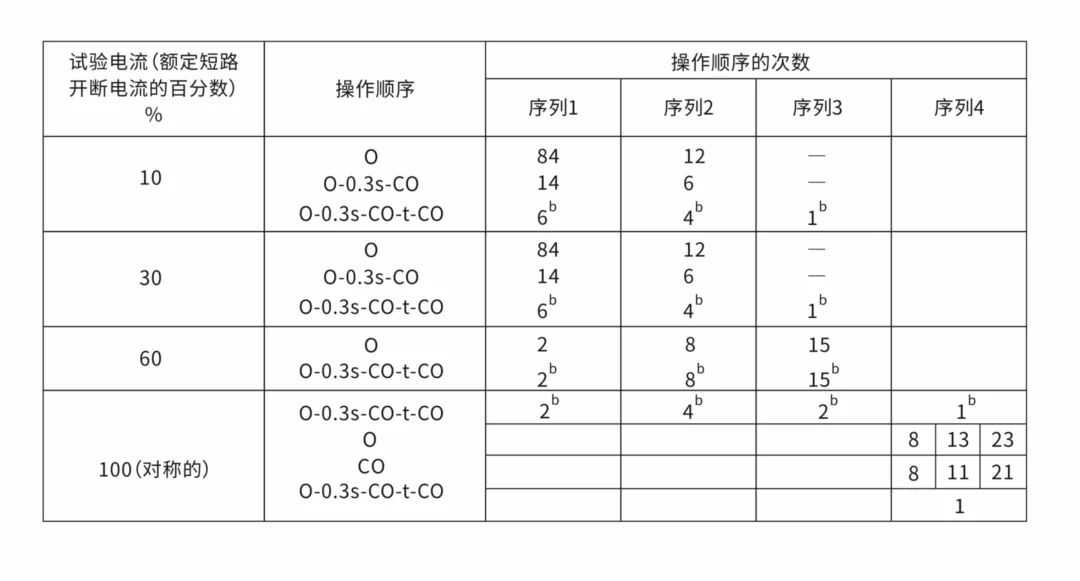

而规定操作次序的基本短路试验,应按照下表规定的次序进行电寿命试验,且不应进行中间检修。

(源自GB 1984-2014 标准中6.112.2)


微信图片_20230328142742

以上就是两种E2级断路器关于电寿命的试验依据,想了解完整的试验步骤,请参考以上标准。如果有错,欢迎各位专家指正。
