天津空港自贸区机场物流区项目，采用了基于光纤纵差保护和母线差动保护的智能分布式梅花瓣型配网自动化系统。

项目三大创新：

1、基于光纤线路纵差保护和母线差动保护的智能分布式梅花瓣型配网自动化；

2、基于“相不对称”检测技术的小电流接地故障检测技术；

3、采用高可靠、免维护型常压密封空气绝缘环保开关设备。

实现了高供电可靠性：

1、切除故障时间：<100ms；

2、故障停电时间：<200ms；

3、接地故障检测精度：0.6A（一次接地电流）。

这是国内首个可靠性媲美目前新加坡、巴黎的配电自动化方案，并且实现了敏感负荷“零闪动”。以年均停电时间为指标，该系统的供电可靠性达到国际领先水平；

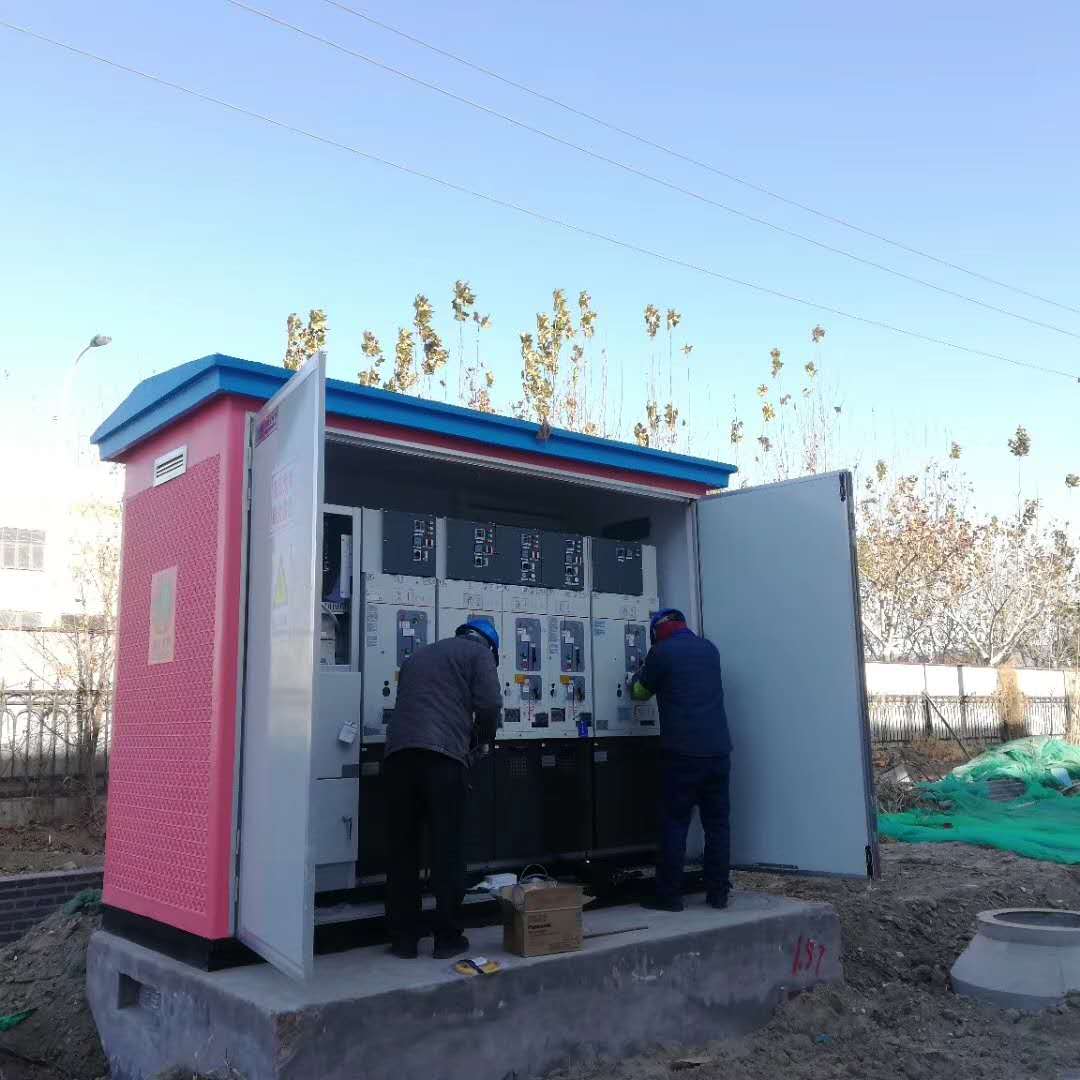

天津空港物流园采用赫兹曼电力基于光纤差动保护的10kV常压密封空气绝缘环网柜作为自动化基础设备，搭建组成双梅花瓣型智能分布式零停电系统；

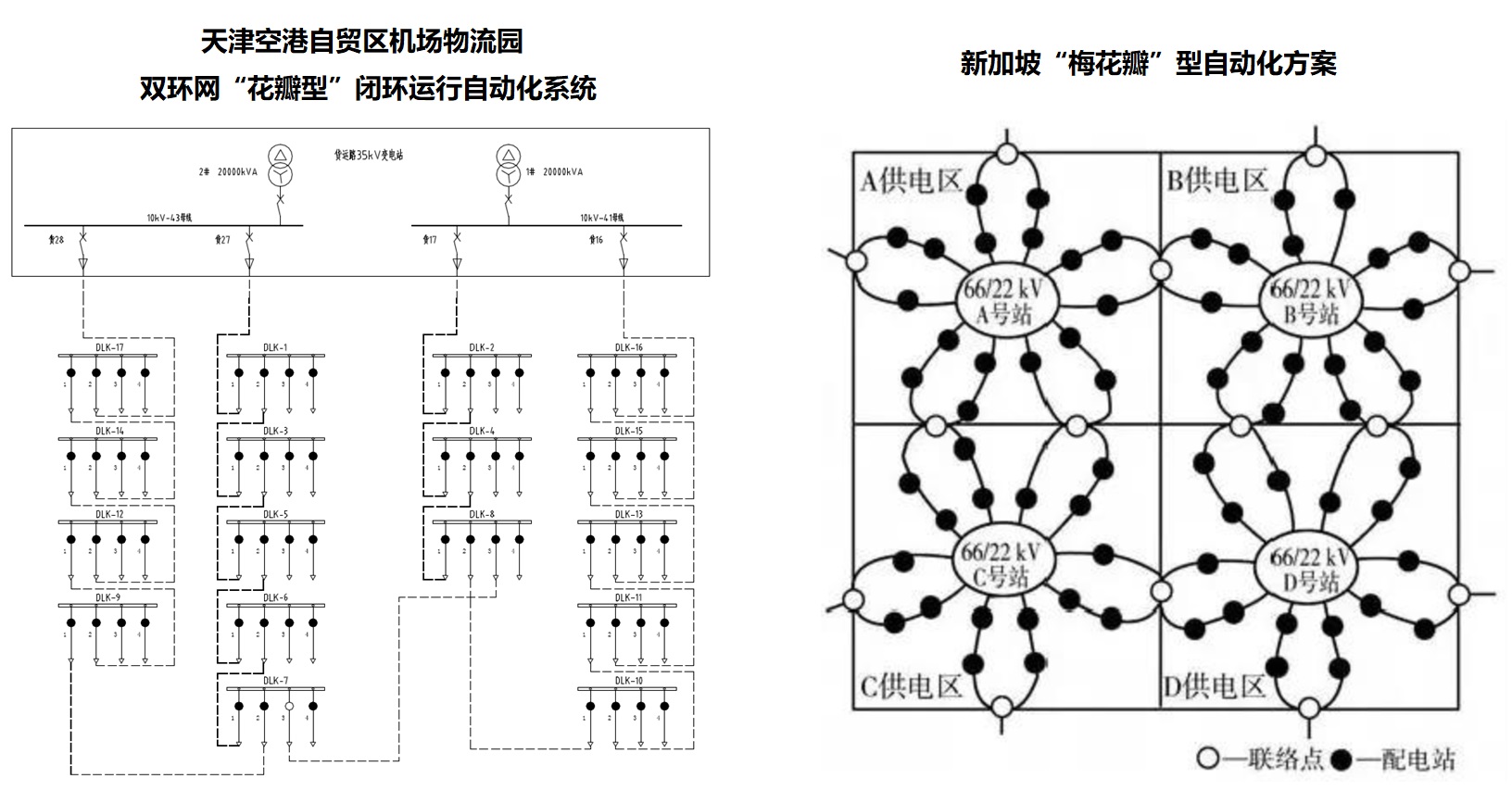

系统由两个合环组成，两个合环系统之间有联络开关连接，形成双环网构架，再配备网络备自投功能，实现快速切除故障、两合环线路间实现快速转供电；

该系统的自动化功能无需依赖后台系统，降低搭建后台的成本，更好地实现了真正的的人工智能、零停电和高供电可靠性配电自动化。

更多逻辑说明

主干线故障快速切除

通过光纤差动保护，实现主干线路故障“0”延时切除；

当合环系统主干线路发生短路故障时，故障点两端环网箱的光纤差动保护逻辑启动，配电终端控制故障线路两端的开关同时跳闸，100ms内就地隔离故障。由于系统为合环系统，隔离故障点后，非故障区域不会发生停电。

母线差动保护

当故障点存在于某个环网箱母线时，母线差动逻辑启动，配电终端控制该环网箱的所有开关同时跳闸，100ms内就地隔离故障。由于系统为合环系统，隔离故障点后，非故障区域不会发生停电。

非故障区域自动转供电

当合环系统开环点开关两侧线路中同时存在两个故障点时，在故障点就地隔离后，合环系统部分非故障区域会发生停电，此时网络备自投逻辑启动，配电终端控制联络开关合上，毫秒级恢复非故障区域供电。

完善的容错机制

现场光纤环网通讯，单点光纤故障不影响数据通讯。
