一、简介

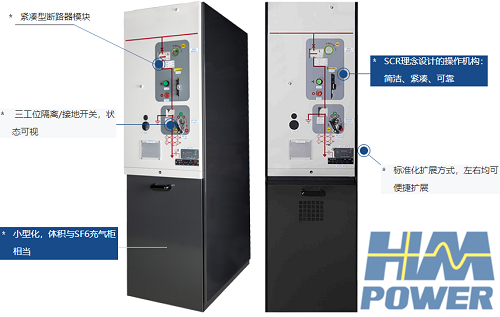

XGN99小型化开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

二、组成

XGN99小型化开关柜应满足"交流金属封闭开关设备标准"的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成。

1、材料

冷轧钢板或角钢（用于焊接柜）、镀锌钢板（用于组装柜）、不锈钢板（不导磁性）、铝板（不导磁性）、赫兹曼使用的是敷铝锌钢板（更抗腐蚀、保护切割面）。

2.柜体的功能单元

主母线室（一般主母线布置按"品"字形或"1"字形两种结构）、断路器室、电缆室、继电器和仪表室、柜顶小母线室。

3，电器元件

柜内常用一次电器元件（主回路设备）常见的有如下设备:

电流互感器简称CT、电压互感器简称PT、接地开关、避雷器、隔离开关、高压断路器、高压接触器、变压器、高压带电显示器、绝缘件、高压电抗器、负荷开关、高压单相并联电容器。

三、与市面上常见开关柜比较

1、SF6（六氟化硫充气式气体绝缘开关柜）：

SF6为气体绝缘，对开关柜焊接要求比较高，长时间使用会产生漏气的现象。从而影响绝缘。并且SF6对环境会产生很大的危害。

SF6断路器在日常运行、维护、检修工作中，多数注重机构本体、操作机构的机械性能和电气性能，而往往忽略了主触头断弧能力的介质所产生的危害，当遇到各种气体排放故障和漏气异常时，急于抢修却忘记穿防护服，气体回收处理不当造成对大气排放污染，近年来，大气的温室效应对全球的气候影响提到了日程上，SF6气体是产生温室效应的气体之一，对气候产生致命的影响。如果SF6气体漏气达40%时，本开关柜相当于没有绝缘保护，危险性及大。由于使用者的环境意识淡薄，在生产使用和管理各个环节存在着漏洞，造成气体回收不到位，处理不当。回收处理不到位SF6气体回收装置的使用和管理不到位，使用不方便，操作者缺乏操作经验，回收装置缺乏，回收后处理手段缺乏。气体的回收处理更差，废气几乎都是一放了之或经过简单的过滤吸附而排放到大气中。

2、固体绝缘柜

固体绝缘开关由于采用环氧全固封结构，开关出现小故障时很难维修，使用只能全部更换。

固体绝缘柜主要是各导体间采用环氧树脂绝缘，由于环氧树脂长时间通过12KV高压，绝缘体会绝缘随时间的推移，绝缘等级会来越低，长时间使用就会出现击穿的现象。

氧树脂绝缘是一次不可回收材料，对环境影响巨大。

3、ABB、施耐德等550系列柜型

国际品牌ABB、施耐德推广的550（柜宽）系列开关柜，市场价格远远高于传统的KYN28柜，性价比不占任何优势。再者品牌虽大但服务反映速度往往不如人意。

4、传统的KYN28-12开关柜

现在市场上主流的10kV高压开关柜KYN28A-12占地面积大。按国内的现在的生活水平以二三线城市为例，一般家家都有小汽车停车位紧张都为停车伤脑筋，以后的人口老龄化人口的减少对小户型住房的需求会比大户型需求量有所增大。如果能把配电房节省出来的场地如在地下室的可以当停车位来卖，如在一楼可以当小户型商品房或门面房及综合办公用。如按10台KYN28A-12高压柜实际占地面积是12平方以上，再加上断路器手车的运转空间到至少要36平方。

如采用XGN99小型化开关柜实际占地面积是5平方加上操作位置也不到15平方，可以省出来的空间有21个平方可以当二个车位。如在一楼按市场价8000元一平米可以值168000元，按15000元一平米可以值315000元。节省下的成本可观及利润明显是房企及项目改造空间场地受限的首选产品。
