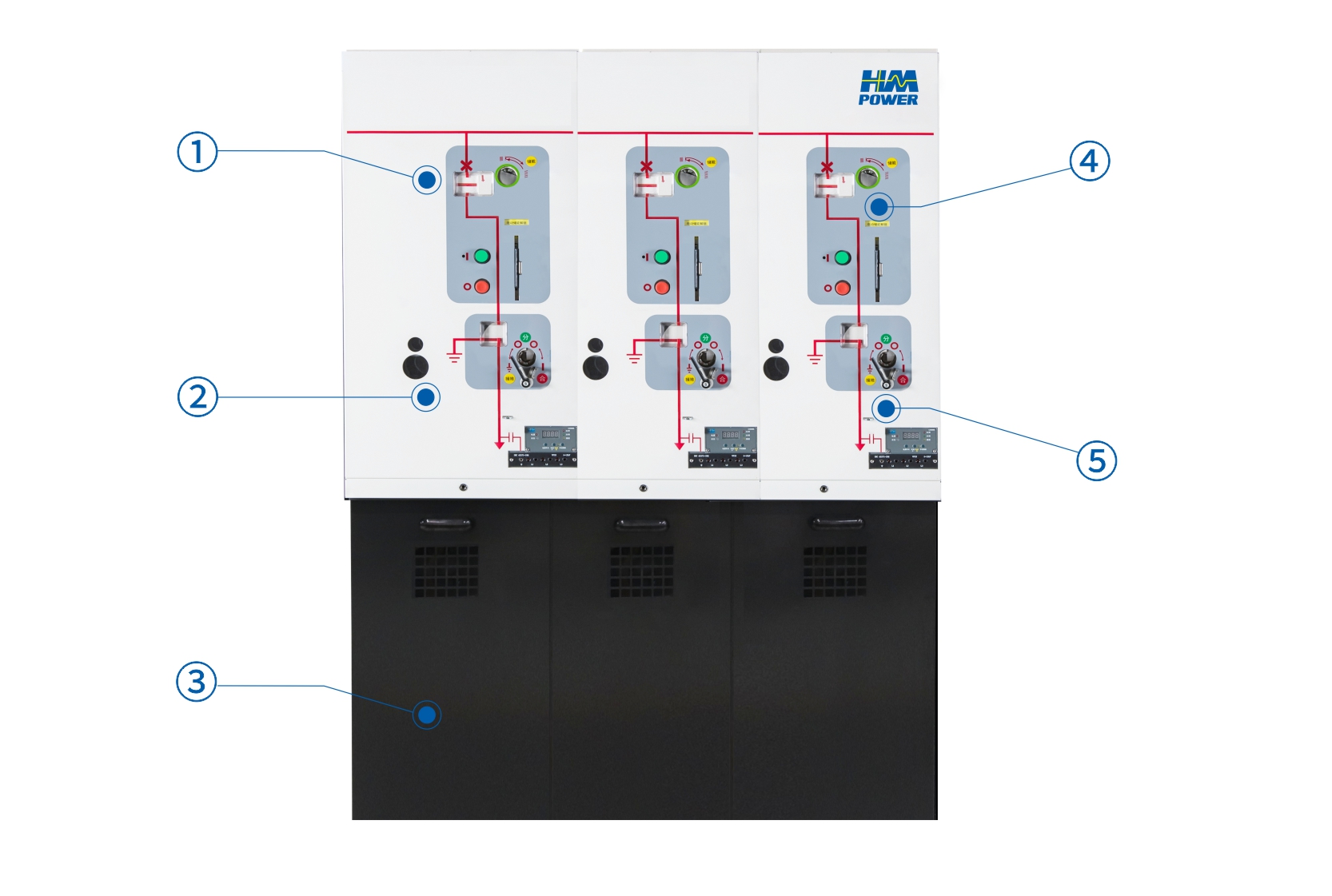

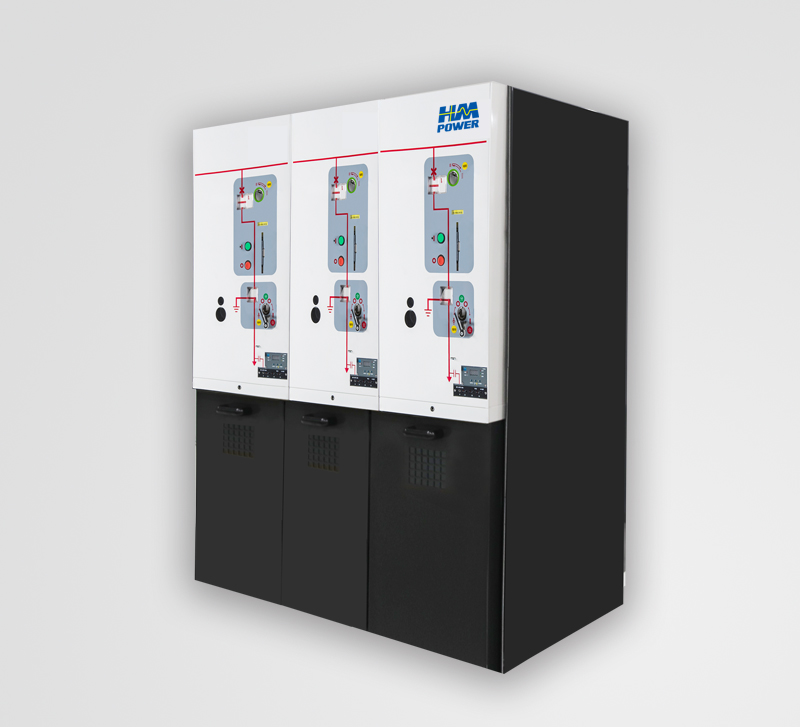

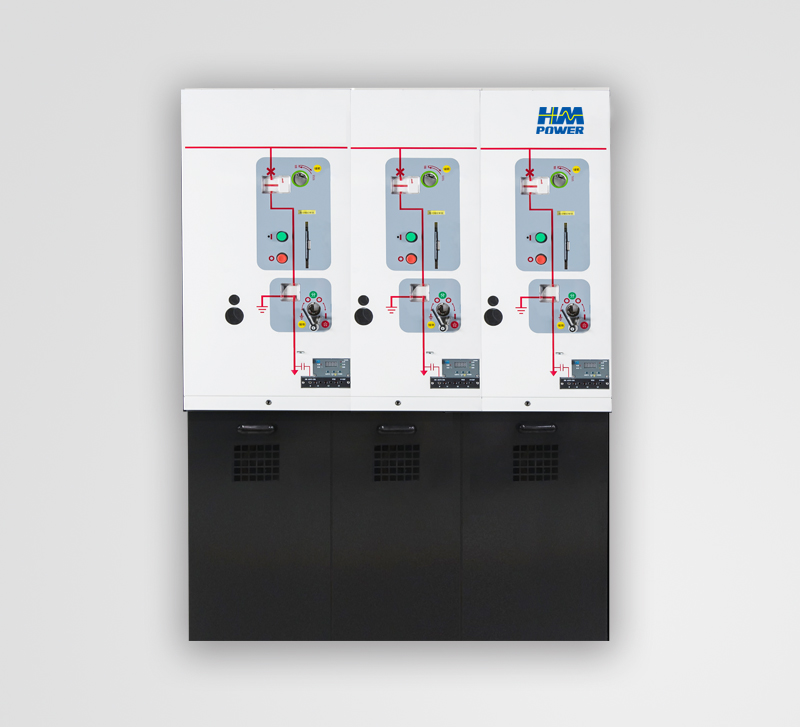

10kV常压密封空气绝缘开关柜/环网柜（三回路）

• · XGN99（SR）-12/630-20/25-BBB
• · 绝缘介质：空气绝缘
• · 压力类型：常压密封
• · 尺寸：1160*770*1620mm
• · 安装方式：可靠墙安装
• ·推荐场合：电房增容、商场楼宇、医院学校、机场码头、重点工程、军用、电网

运行参数

• · 额定电压：Ur 12kV
• · 频率：fr 50HZ
• · 额定电流：Ir 630A
• · 短时耐受电流：Ik 25kA

产品优势

1、空气绝缘：空气不经任何处理，通过改进加工工艺，以及选用更高等级材料，优化电场等方式，满足小型化的要求

2、常压密封：无泄漏风险，保证绝缘性能稳定；

3、小型化：体积是KYN的1/5，可靠墙安装，节省珍贵空间；

4、标准化扩展方式：现场安装方便，减少停电时间；

5、简洁的操作机构：结构简单，稳定，机械寿命可达10000次。

产品特点

 1、强大的载流能力最高可带约11kW的负载，稳定运行；

 2、强大的接地关合能力通过63kA，5次的接地开关短路关合能力试验；

 3、断路器级设备短时耐受电流 25kA  4s；

 4、源头设计，防止生锈钣金选用覆铝锌板，螺丝全部采用达克罗处理或不锈钢螺丝，防止生锈；

 5、操作简单方便模拟图简单直观，高压开关柜操作方便，带防误操作功能；

 6、体式壳体采用整体折弯技术，保证开关柜整体的刚性，避免因拼接导致柜体变形。

对比传统开关柜

• 固体绝缘：
  绝缘强度会随损耗降低一旦发生击穿不会自定修复。
• 六氟化硫绝缘：
  气体绝缘存在泄漏风险，会降低绝缘性能，并且释放出温室气体，污染环境。
• 传统手车柜：
  需要定期维护，占地面积大，单台柜子占地面积为1.2平方米。

• 常压密封空气绝缘柜：
  空气作为绝缘介质无绝缘损耗，预计使用寿命40年。
• 常压密封空气绝缘柜：
  常压密封箱体内外空气可流通，无漏气和污染环境等问题，安全、环保。
• 常压密封空气绝缘柜：
  体积小，占地面积是传统车柜的1/5，可降低配电房建造成本。
